【監控立桿防雷接地設計】--監控防雷公司

人氣:2333發表時間:2019-04-11

      眾所周知,雷電具有極大的破壞性,其電壓高達數百萬伏,瞬間電流可高達數十萬安培。雷擊所造成的破壞性后果體現于下列三種層次:
①設備損壞,人員傷亡;
②設備或元器件壽命降低;
③傳輸或儲存的信號、數據(模擬或數字)受到干擾或丟失,甚至使電子設備產生誤動作而暫時癱瘓或整個系統停頓。
      對于監控點來說遭到直接雷擊破壞的可能性很小。隨著現代電子技術的不斷發展,大量精密電子設備的使用和聯網,破壞大量電子設備的罪魁禍首主要是感應雷擊、過電壓、操作過電壓以及雷電波入侵過電壓,每年各種通訊控制系統或網絡因雷擊而受破壞的事例屢見不鮮,其中安防監控系統因受到雷擊引起設備損壞,自動化監控失靈的事件也常有發生。前端攝像機設計均為室外安裝方式,對于雷雨多發地區必須設計安裝防雷電系統。

監控立桿防雷

室外攝像機大多數選擇金屬或水泥立桿安裝,在這里簡要介紹金屬立桿的選擇要求:
1、監控桿為圓錐鋼桿,其中雙臂監控立桿高10m,臂長1.5m,壁厚4mm,;單臂桿高12m,臂長1.5m,壁厚4mm。監控桿上口直徑80mm,下口直徑200mm。監控立桿的支臂為碳鋼管(Q235),直徑60mm,壁厚3mm(部分立桿高度可根據實際要求按比例減少)
2、攝像機立桿表面熱鍍鋅后用專用設備對其表面進行拋光處理,采用活碳酸漆,再靜電噴塑對其表面處理。鍍鋅層厚度≥85um,塑層厚度≥85um,抗風能力≥45m/s,表面層保用五年,攝像機立桿保用二十年,緊固件螺釘及螺母為不銹鋼。
3、攝像機立桿顏色為乳白色。
4、室外機箱結構為露天防雨箱設計。機箱高度為300mm,寬度為200mm,厚度為150mm米。箱體防護等級達到IP54防護等級。需要有機箱基礎,整體美觀,表面噴涂明顯的警示標志,機箱離地面高度不小于300mm。

前端攝像機主要分為兩類:
1.前端設備直擊雷的防護:每個攝像機均安裝在比較高的立桿之上,所以設備的直擊雷防護必不可少。
具體措施:在每根立桿頂端加裝避雷針一根,根據滾球法計算,避雷針的有效保護范圍在三十度夾角內,所以避雷針的高度,必須按照設備的安裝位置計算。

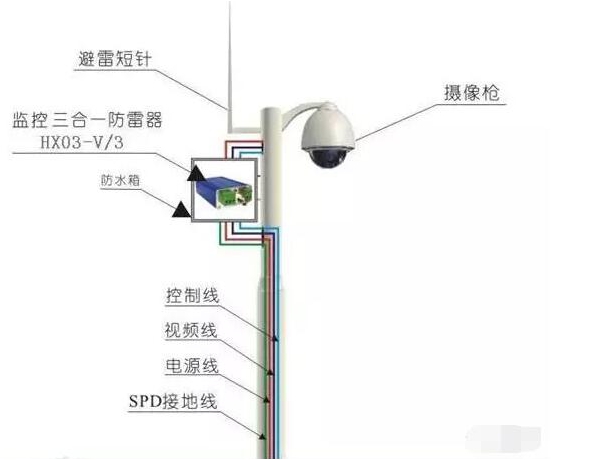

2.前端設備感應雷(包括過電壓)的防護:為保障前端設備的長時間正常工作,應為各種信號安裝匹配的浪涌保護器,并做標準的接地。

 監控立桿防雷

前端設備的接地:防雷器的接地非常重要,如果接地沒有做好,防雷器起不了保護自己的作用,所以一個良好的接地是相當重要的.要求接地電阻應做到4歐姆以下.

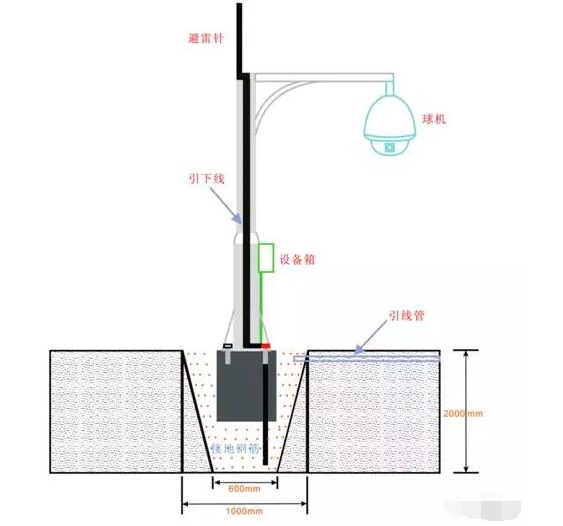

前端設備接地具體措施:攝像機均安裝在立桿上,如現場土壤情況較好(石沙等不導電物質較少)的情況下,可以利用立桿直接接地,地坑尺寸在2000×1000×600mm,底部細土或潮濕的土壤比例達到85%,其內填筑細土,再垂直埋入一根1500mm×12mm的鋼筋,澆注混凝土,到達地表時,嵌入固定螺栓(按照立桿基座尺寸固定),其中一根螺栓可與鋼筋焊接,作為接地極使用。等混凝土完全穩定后,在其周圍回填細土并保證一定的潮濕。最后把攝像機與防雷器的地線直接焊接在立桿上的接地極上即可。做好防銹處理,及標示銘牌。
如現場土壤情況惡劣(石沙等不導電物質較多).則要使用增加接地體接觸面積的材料了。利用降阻劑、扁鋼與角鋼等.
具體措施:前期操作如上,在澆混凝土基座前,應沿坑壁敷設厚度為150mm的化學降阻劑,其中嵌入一根1500×40×40×3mm的角鋼,(鐵)用40×3的扁鋼沿立桿拉下,防雷器和攝像機的地線與扁鋼妥善焊接,扁鋼再與地下的角鋼(鐵)焊接好.地阻測試根據國標小于4歐姆即可。

?
