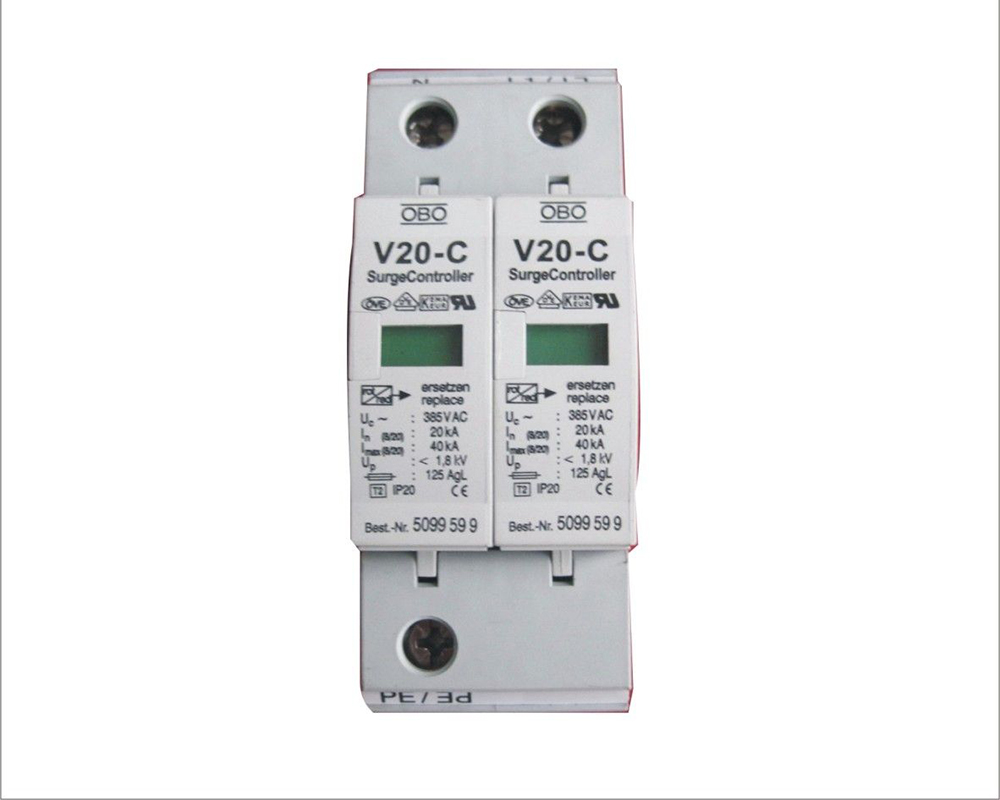

V20-C,V20-C/3+NPE電源防雷器_電源浪涌保護器V20-C,V20-C/3+NPE-
V20-C防雷器OBO產品特點：
屬于普通型防雷器，應用于建筑物內的分路配電柜上；
-- 可插拔式部件方便更換、安裝便捷；
-- 保護功能大最大電流量40KA（8/20μs）殘壓；
-- 安全可靠選用NPE模塊更適用于不同電網制式；
-- 相關配置：防爆（NPE）模塊、聲光（AS）報警；
-- 由窗口紅色標志反映的故障顯示
| OBO V 20-C主要技術參數 | ||
| 型號 | V 20-C | |
| 測試標準 | E DIN VDE 0675-6:1989-11和-6/A2:1996-10 | |
| 標稱電壓 | 230V | |
| 額定電壓（最大持續工作電壓） | 385V | |
| 標稱放電電流（8/20μs） | 20 kA | |
| 最大放電浪涌電流（8/80μs） | 40 kA | |
| 持續電流的最大允許值 | 200A | |
| 雷電脈沖電流（10/350） | 10KA | |
| 電壓保護等級在5KA(8/20μs) | ＜1KV | |
| 雷電脈沖沖擊電壓1.2/50 | ＜1.5KV | |
| 響應時間 | ＜25ns | |
| 最大保險絲強度 | 125A gL/gG | |
| 短路電流強度 | 50KA/50Hz | |
| 工作溫度 | －400C...＋800C | |
| 模塊NPE | C 25-B+C/NPE | |
| 標稱電壓 UC | 230 V/50-60 HZ | |
| 導體截面 | 最小10mm2單導線,最大35mm2多絞線/25mm2的單導線 | |
| 安裝支架 | 35mm導軌，依據EN 50 022 | |
| 外殼材料 | 白色強化熱塑性玻纖材料 | |
| 保護等級 | 普通型 | |
| 規格尺寸 | 4個標準模塊DIN 43880 | |
| 定 貨 信 息 | ||
| 產 品 型 號 | 產 品 說 明 | |

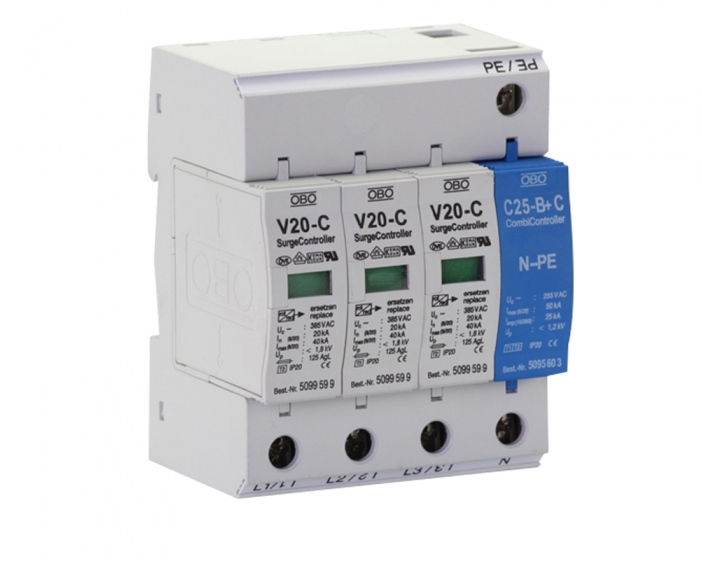

| OBO V20-C/3+NPE | 三相四線普通型電源防雷器帶防爆模塊 | |
| OBO V20-C/4 | 三相四線普通型電源防雷器 | |
| OBO V20-C/2 | 單相二線普通型電源防雷器 | |
| OBO V20-C/3+NPE-AS | 三相四線普通型電源防雷器帶防爆模塊聲光報警 | |
| OBO V20-C/3+NPE-FS | 三相四線普通型電源防雷器帶 故障搖信觸點 | |
| OBO V20-C/1+NPE | 單相二線普通型電源防雷器帶防爆模塊 | |
V20-C防雷器OBO安裝位置：
浪涌保護器適用于雷擊區域的LPZ1區與LPZ2區交界處，通常并聯安裝在樓層配電箱、計算機中心、電信機房、電梯控制室、變頻設備控制室、醫院手術室、監護室及裝有電子醫療設備場所的配電箱內；也可安裝在六層以下住宅照明配電箱內，分散型小別墅可將SPD安裝在住戶配電箱內
